What noise reduction can I realistically expect from your 3m highway noise barrier?

Our 3.0m highway noise barrier achieves 15-25dB insertion loss (noise reduction), tested per ASTM E413 / ISO 10847. The actual reduction depends on: barrier height relative to the noise source-receiver line of sight, barrier length, and distance from the road. A 3m barrier typically provides: 5-8dB reduction for a ground-floor receiver 30m from the road, 8-12dB for a first-floor receiver at 50m, and 15-20dB for receivers within the "shadow zone" (no direct line of sight to the road). The composite panel construction (1.0mm perforated galvanized face + 80kg/m³ rock wool core + 1.2mm solid galvanized back) provides both sound absorption (NRC 0.85-0.95) and sound transmission loss (STC 30-35). For maximum performance, the barrier should extend at least 4× the distance past the protected area on both ends to prevent flanking noise.

What wind load can your noise barrier withstand and how are the foundations designed?

Our noise barrier is designed for wind loads per the applicable national code (typically 0.75-1.5 kN/m² depending on location). The H-beam posts (typically H200×200×8×12mm or equivalent) are embedded in concrete pile foundations (600-800mm diameter, depth per geotechnical report, typically 3-6m). Foundation design follows: (1) Soil bearing capacity from site investigation, (2) Overturning moment from wind × barrier height, (3) Deflection limit of H/100 at top of post. We provide full structural calculations stamped by registered engineers for permitting. For elevated structures (bridge-mounted barriers), we design bolt-on base plate connections with the bridge deck structural engineer. Post spacing: 2.0-3.0m standard. Panel-to-post connection uses galvanized steel brackets with EPDM rubber gaskets to prevent metal-to-metal vibration noise in high winds.

anguwiremesh@gmail.com +86 188 0318 9797

Angu Wire Mesh

ตะแกรงลวด · เกเบี้ยน · รั้ว · การป้องกัน · แผงกั้นเสียง

WhatsApp Us

Chat on WhatsAppแผงกั้นเสียงทางหลวง 3ม.: ลดเสียงได้กี่ dB? (ข้อมูลทดสอบ) | Angu Wire Mesh

แผงกั้นเสียงทางหลวง 3ม.: ลดเสียงได้กี่ dB? (ข้อมูลทดสอบ)

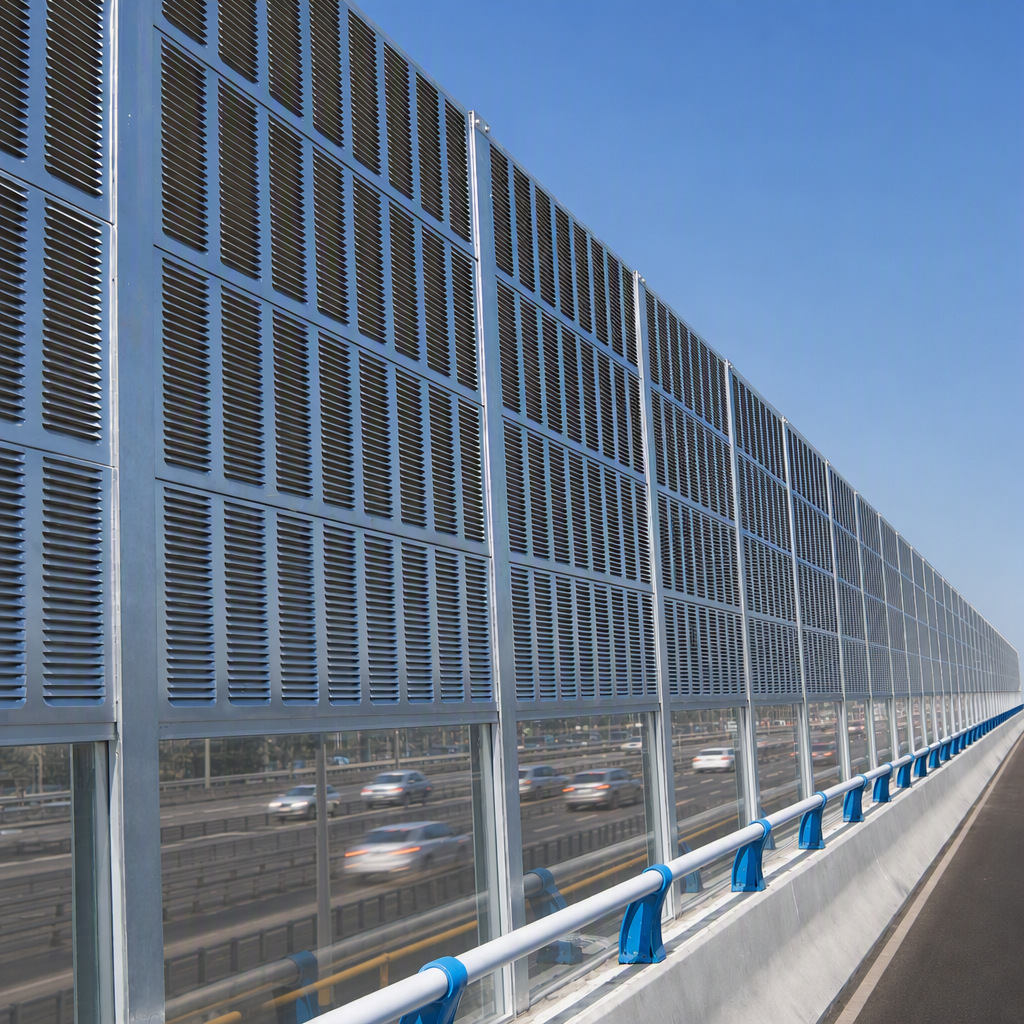

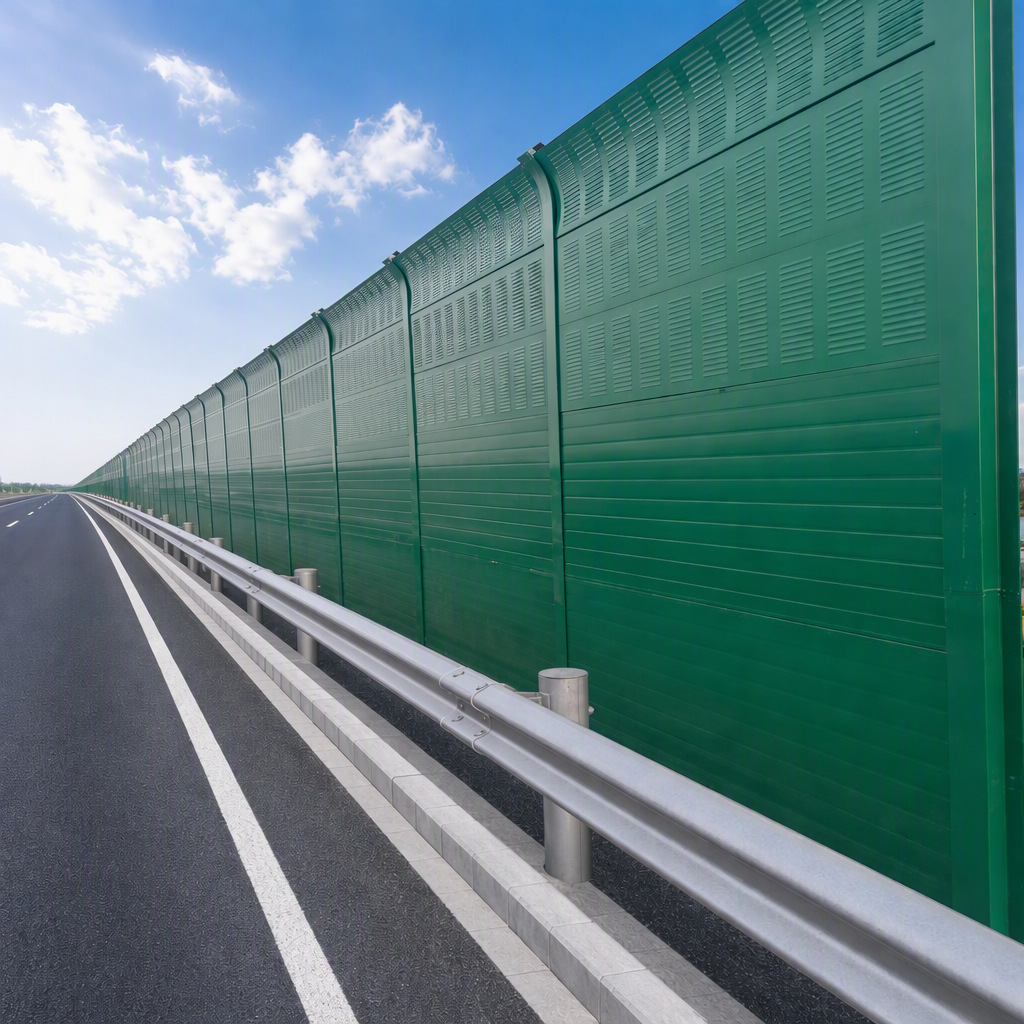

แผงกั้นเสียงทางหลวง 3.0 ม. แผ่นเหล็กดูดซับเสียง

1 / 4

ภาพรวม

แนวกั้นเสียงดูดซับเสียงทางหลวง 3.0m ลดเสียงได้ 25-35dB เพื่อปกป้องชุมชนที่อยู่อาศัย แผงเหล็กเจาะรูพร้อมแกนใยหิน ผ่านมาตรฐาน GB/T 19884 และ EN 1793

คำอธิบายสินค้า

แนวกั้นเสียงทางหลวงเป็นโครงสร้างอะคูสติกแนวตั้งที่ติดตั้งริมถนนเพื่อลดเสียงจราจรที่ไปถึงพื้นที่อยู่อาศัย พาณิชยกรรม และสถาบันใกล้เคียง ความสูง 3.0m เป็นข้อกำหนดมาตรฐานสำหรับโครงการลดเสียงทางหลวงส่วนใหญ่ สร้างสมดุลระหว่างสมรรถนะการลดเสียง ข้อกำหนดด้านโครงสร้าง และต้นทุน

การออกแบบด้านเสียง

แผงแนวกั้นใช้โครงสร้างคอมโพสิตดูดซับเสียง:

ผิวด้านการจราจร: เหล็กชุบสังกะสีเจาะรู 0.8mm ยอมให้คลื่นเสียงเข้าสู่แผง
แกนกลาง: ฉนวนใยหิน 50mm (80 kg/m3) ดูดซับพลังงานเสียงโดยแรงเสียดทาน
ผิวด้านถนน: เหล็กชุบสังกะสีแผ่นทึบ 0.6mm บังการส่งผ่านเสียงตกค้าง
โครง: รางขอบเหล็กชุบสังกะสี 1.5mm ความแข็งแรงโครงสร้างและการปิดผนึกกันสภาพอากาศ

สมรรถนะการลดเสียง

การสูญเสียการแทรก (IL): 10-15 dB(A) ณ ตำแหน่งผู้รับด้านหลังแนวกั้น (ทั่วไป)
การสูญเสียการส่งผ่าน (TL): 32 dB (STC 32)
NRC: 0.85 (ดูดซับเสียงที่ตกกระทบ 85%)
ช่วงความถี่: มีประสิทธิภาพ 100-5000 Hz (ครอบคลุมสเปกตรัมเสียงจราจร)

แนวกั้นสร้างเขตเงาเสียง การลดเสียงขึ้นอยู่กับ:

ความสูงของแนวกั้นสัมพันธ์กับแหล่งและผู้รับ (มุมการเลี้ยวเบน)

พารามิเตอร์	ค่า
ความสูงแผง	3.0m
ความกว้างแผง	0.5m (มาตรฐาน)
ความหนาแผง	100mm
ผิวชั้นนอก	เหล็กชุบสังกะสีเจาะรู 0.8mm
แกนกลาง	ใยหิน 50mm, 80 kg/m3
ผิวชั้นใน	เหล็กชุบสังกะสีแผ่นทึบ 0.6mm
NRC	0.85
STC	32
การสูญเสียการแทรก	10-15 dB(A)
อัตราการทนไฟ	A1 (ไม่ติดไฟ)
ประเภทเสา	เหล็กรูปตัว H 100x100x6x8
ระยะห่างเสา	2.0m
แรงลม	การออกแบบ 0.8 kPa
การเคลือบสังกะสี	>=120g/m2
มาตรฐาน	GB/T 19889, ISO 717

รหัสสินค้า: highway-noise-barrier-3m

แผงกั้นเสียงทางหลวง 3.0 ม. แผ่นเหล็กดูดซับเสียง

ข้อมูลจำเพาะ

แผงกั้นเสียงทางหลวง 3.0 ม. แผ่นเหล็กดูดซับเสียง ตารางข้อมูลจำเพาะทางเทคนิค
ความสูงแผง	3.0m
ความกว้างแผง	0.5m
ความหนาแผง	100mm
ผิวด้านนอก	เหล็กชุบสังกะสีเจาะรู 0.8mm
แกน	ใยหิน 50mm, 80 kg/m3
ผิวด้านใน	เหล็กชุบสังกะสีแผ่นตัน 0.6mm
ค่า NRC	0.85
ค่า STC	32
การสูญเสียการแทรก	10-15 dB(A)
ระดับการทนไฟ	A1 (ไม่ติดไฟ)
ประเภทเสา	เหล็กรูปตัว H 100x100x6x8
ระยะห่างเสา	2.0m
แรงลม	0.8 kPa
มาตรฐาน	GB/T 19889, ISO 717
จำนวนสั่งขั้นต่ำ	100 ชิ้น
