Passive แนวกั้นหินร่วง GL-100 (100kJ) Ring Net
แนวกั้นหินร่วงแบบพาสซีฟ GL-100 ที่มีความสามารถรับแรงกระแทก 100kJ ออกแบบสำหรับพื้นที่หินร่วงพลังงานสูงตามแนวรถไฟและถนนภูเขา ระบบตาข่ายวงแหวนพร้อมองค์ประกอบดูดซับพลังงาน

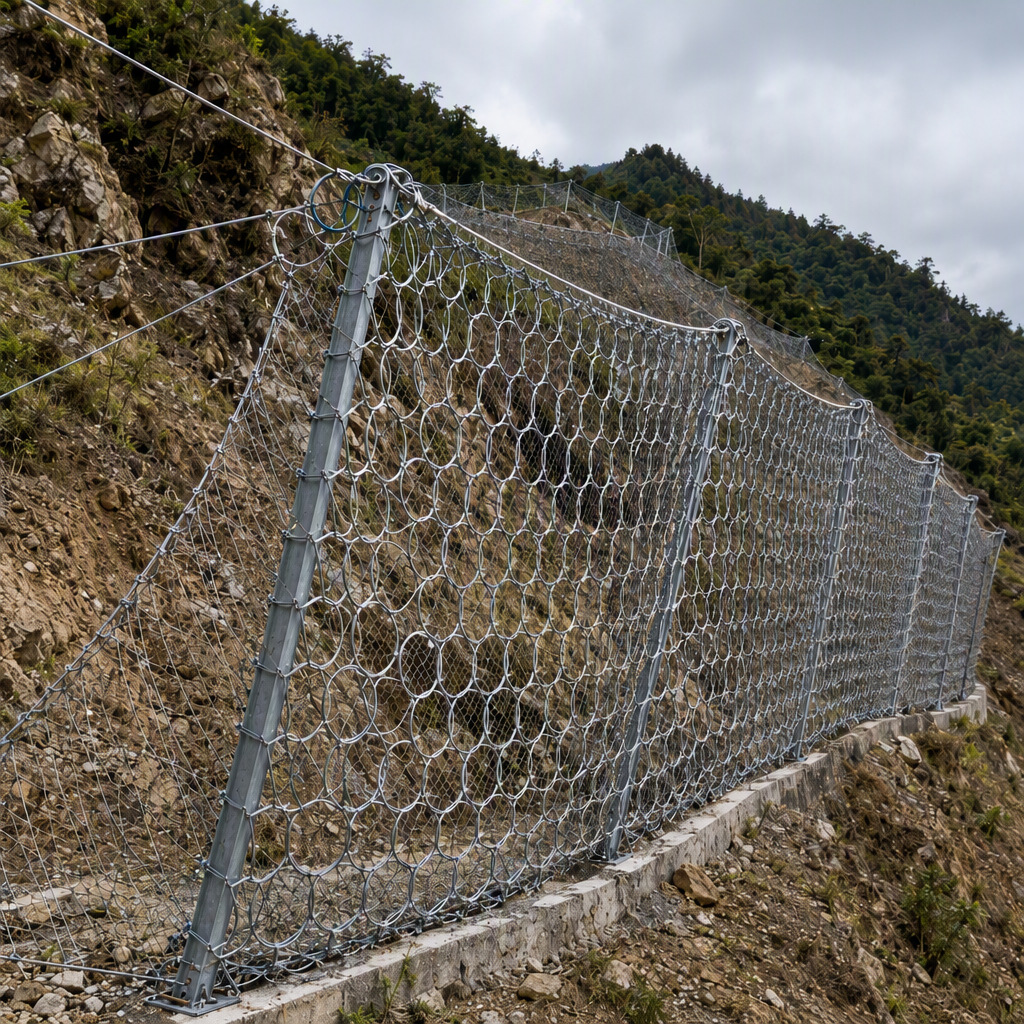

The passive rockfall barrier (also called rockfall catch fence or SNS passive protection) is a fence-type structure installed at the toe of slopes to catch and stop falling rocks. Unlike active systems that cover slopes, passive barriers are positioned where rocks are expected to land — intercepting them safely.
The 100kJ system absorbs energy through a cascade of deformable elements:
| Parameter | Value |
|---|---|
| System Type | Passive (rockfall catch fence) |
| Energy Capacity | 100 kJ |
| Net Type | Ring net (ROCCO R7/3/300) |
| Ring Diameter | 300mm |
| Ring Wire | 3.0mm x 7 loops (=7x3mm) |
| Net Height | 3.0m, 4.0m, 5.0m (standard) |
| Post Spacing | 10m (standard) |
| Post Type | Steel HEA 140 / HEA 160 |
| Brake Element | Compression tube (controlled deformation) |
| Anchor Cable | 16mm steel rope, 5-8m depth |
| Foundation | Concrete block 600x600x600mm |
| Wire Coating | Zn-5%Al (Galfan) >=150g/m2 |
| Standard | ETAG 027, GB/T 31444 |
| Certification | ISO 9001, CE |
แนวกั้นหินร่วงแบบพาสซีฟ GL-100 ที่มีความสามารถรับแรงกระแทก 100kJ ออกแบบสำหรับพื้นที่หินร่วงพลังงานสูงตามแนวรถไฟและถนนภูเขา ระบบตาข่ายวงแหวนพร้อมองค์ประกอบดูดซับพลังงาน
| ประเภทระบบ | พาสซีฟ (รั้วดักหินหล่น) |
|---|---|
| ความจุพลังงาน | 100 kJ |
| ประเภทตาข่าย | ตาข่ายแบบห่วง (ROCCO R7/3/300) |
| เส้นผ่านศูนย์กลางแหวน | 300mm |
| ลวดแหวน | 3.0mm x 7 ห่วง |
| ความสูงตาข่าย | 3.0m, 4.0m, 5.0m |
| ระยะห่างเสา | 10m |
| ประเภทเสา | เหล็ก HEA 140/160 |
| อุปกรณ์เบรก | ท่ออัด |
| สายเคเบิลสมอ | เชือกเหล็ก 16mm, ลึก 5-8m |
| ฐานราก | คอนกรีต 600x600x600mm |
| การเคลือบลวด | Zn-5%Al >=150g/m2 |
| มาตรฐาน | ETAG 027, GB/T 31444 |
| จำนวนสั่งขั้นต่ำ | 200 ชิ้น |
FOB Tianjin, per linear meter
